ArcGIS Online στην υπηρεσία των Κεραμικών Κλιβάνων της Αρχαίας Ελλάδας

Διάβαζα ένα άρθρο σε μια τοπική και καθημερινή εφημερίδα της Θεσσαλίας και βρήκα αυτό το άρθο που ανεφέρει το χάρτη των Κεραμικών Κλιβάνων της Αρχαίας Ελλάδας.



Τελικά κατάλαβα ότι η πληροφορία δεν έχει πηγή ένος δημοσιογράφος της περιοχής αφού υπάρχουν ένα πρώτο ρεπορτάζ στην Ελληνική Τηλεόραση ΕΡΤ.



http://www.ert.gr/eidiseis/politismos/idisis/dimiourgithike-o-protos-psifiakos-atlantas-archeon-klivanon-stin-ellada/



http://news247.gr/eidiseis/epistimi/ellhnida-kathhghtria-vazei-sthn-pshfiakh-epoxh-toys-arxaiologikous-mas-thhsayrous.4958964.html



Ψαχνοντάς λίγο στο διαδίκτυο βρήκα μια πρώτη πληροφορία από τον Αύγουστο 2017...



https://arxaia-ellinika.blogspot.fr/2017/06/atlas-keramikon-klivanon-arxaias-elladas.html

Αυτό το θέμα παρουσιάζει στο τέλος τις έρευνες μέσω διαδικτύου με μια γνωστή εφαρμογή του ArcGIS Online .

https://atlasgreekkilns.arizona.edu/

Βέβαια θα μπορέσω να πω πολλά αλλά πιστεύω ότι τα διαφορετικά διαθέσιμα άρθρα τα λένε όλα.

Ένα σχόλιο μόνο για την εφαρμογή είναι ότι είναι όντως μια εύκολη, γρήγορη και αποτελεσματική λύση για την διάχυση των γεωγραφικών δεδομένων στο διαδίκτυο. Προσφέρει τα ραστέρ υπόβαβρα που βολεύουν για μια σωστή απεικόνιση του χώρου.

Η ερώτηση είναι γιατί  όχι τα ανοιχτά λογισμικά άφού η έρευνα είναι από εργαστήριο του Πανεπιστήμιο. Ξέρουμε πολύ καλά το ρόλο των ανοιχτών λογισμικών στην έρευνα γενικώς...



Bug χρήση του MASK και διαφανεία σε υψηλή ανάλυση QGIS

Άυτό το άρθρο αναφέρει ένα πρόβλημα που πρέπει να αντιμετωπίζουμε όταν δημιουργούμε ένα χάρτη στο Composer of layout του QGIS και χρησιμοποιούμε το προσθέτο MASK σε υψηλή ανάλυση.

Για παράδειγμα θέλω να εκτυπώσω ένα χάρτη σε Α0 με το mask στα όρια του δήμου.

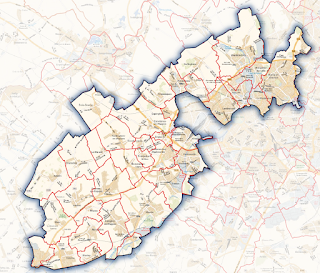

Δείτε παρακάτω το παράδειγμα...

Η δημιουργία του χάρτη σε PDF ή σε εικόνα στο Composer Layout με 600 dpi και σε Α0 θα παρουσιαστεί ένα πρόβλημα αφού το mask βάζει διαφανεία.



Αυτή διαφανεία δεν θα λειτουργήσει με το mask και θα είναι 100%..!

Μακάρι  να λύσει στην επόμενη έκδοση του λογισμικού...

Μια εναλλακτική λύση είναι να κόψουμε σε πολύγωνο για να δημιουργήσουμε το mask...Ύστερα μπορουμε να βάλουμε το outline σε Shapeburst Fill όπως προτείνει το πρόσθετο Mask.

Έτσι σε υψηλή ανάλυση έχουμε ένα σωστό χάρτη αλλά χώρις τη διαφανεία...

To be continued in 3.0 ...


Χρήση στο QGIS με βελάκια ή arrows

Το άρθρο έχει σκοπό να σας παρουσίαζει πως μπορούμε να χρησιμοποίησουμε το plugin Arrows για να δημιουργήσουμε ένα χάρτη ροής.
Η δημιουργία έγινε σε QGIS με την έκδοση 2.18 για περισσότερες επιλογές για τα βελάκια και τα σύμβολα.

Το παράδειγμα βασίζεται με τις κινήσεις ανθρωπών στη Eurométropole Lille-Krotrijk-Tournai στα σύνορα Γαλλία και Βέλγιο.

1- Ετοιμάζω τα γεωγραφικά όρια στο λογισμικό.



2- Δημιουργώ το αρχείο με τις συντεταγμένες για κάθε σημείο που θα αρχίσει/τελειώσει ένα βελάκι.

Δηλαδή, βάζω μια στύλη για τα Χ αναχώρησης και Υ αναχώρησης, Χ άφηξης και Υ άφηξης.

Στο αρχείο είναι στα Γαλλικά x_dep, y_dep και x_arr, y_arr στο γεωγραφικό σύστημα.

Στη στύλη valeur_flux βάζω τον αριθρμό της ροής.



Το αρχείο είναι σε CSV.







3- Χρήση του plugin QT Spider. Δημιουργεί τις γράμμες από ένα σημείο στον άλλο. Επιλέγουμε το γεωγραφικό σύστημα και το τύπο (lines).









4- Επιλέγουμε την εμφάνιση του συμβολού για βελάκι όπως στην εικόνα παρακάτω.





5- Χρήση του plugin Arrows. Επιλέγουμε πρώτα το στρώμα σε polylines και το field για τα δεδομένα της ροής. Προσοχή με το Heαd Size που δίνει το μέγεθος των βελακιών.









Το αποτέλεσμα μετά μερικές αλλάγες....





 Στο τέλες έχουμε ένα ωραίο χάρτη με τη βοήθεια του draw effects για τα βελάκια...

Ωρίστε...και χώρις να σχεδιάσω στο Illustrator!
